ライティングダクトとは｜特徴・メリット・設置の注意点を解説

照明の配置を自由に変えたいと考えたとき、候補に挙がるのが「ライティングダクト」です。

名前は聞いたことがあっても、仕組みや設置場所ごとの選び方までは分からない方も多いのではないでしょうか。

この記事では、ライティングダクトの基本構造から、ライン照明との違い、設置時に気をつけたいポイントまで分かりやすくまとめました。

ライティングダクトとは｜照明を自由に配置できるレール状の器具

ライティングダクトとは、天井や壁に取り付けるレール状の給電器具です。

レール内部に通した電源にスポットライトやペンダントライトのプラグを差し込むだけで、電気工事なしに照明位置を調整できます。

構造や性能はJIS C 8366で定められており、定格電圧125V、定格電流15A~20A程度のものが一般的に流通しています。

固定方法や耐荷重にも基準があり、多くの製品は1mピッチで固定した場合、1mあたり最大20kgまでの照明器具を取り付けられます。天井に切り込みを入れて埋め込むタイプと、天井面に直接這わせるタイプの2種類があり、店舗の内装からカフェの照明計画まで幅広く使われています。

ライティングダクト・ライン照明の主な特徴とメリット

ライティングダクトには、レール自体に照明を差し込む従来型と、細いライン状の照明本体を天井にすっきり納める「ライン照明」の2つの選択肢があります。

どちらも配線を隠しながら光の位置を柔軟にコントロールできる点は共通していますが、得意とする空間やデザインの方向性には違いがあります。

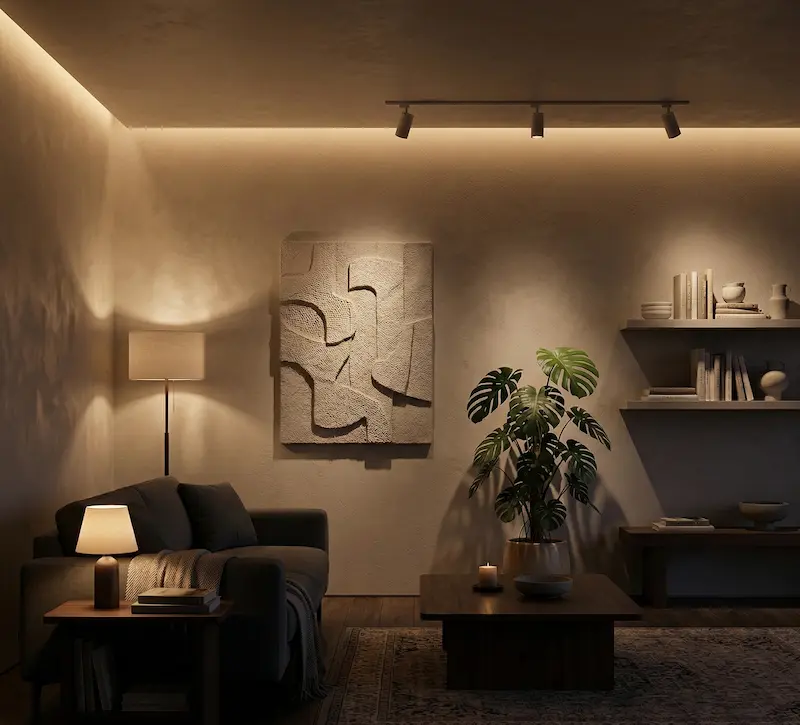

模様替えにも対応できるライティングダクトの設置の柔軟性

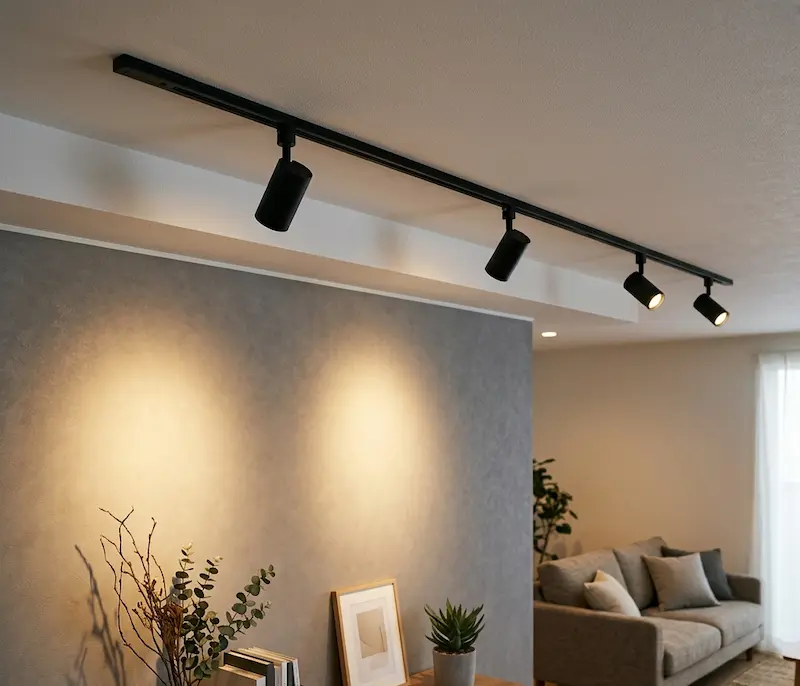

ライティングダクトの一番の魅力は、レールに沿って照明の位置を自由に動かせる柔軟性です。

照明器具はプラグ式でレールに差し込む構造なので、電気工事士を呼ばなくても、コンセントを抜き差しする感覚で位置を変更できます。

例えば店舗のディスプレイ替えに合わせてスポットライトの向きを調整したり、住宅のレイアウト変更時にペンダントライトの位置をずらしたりする使い方が可能です。

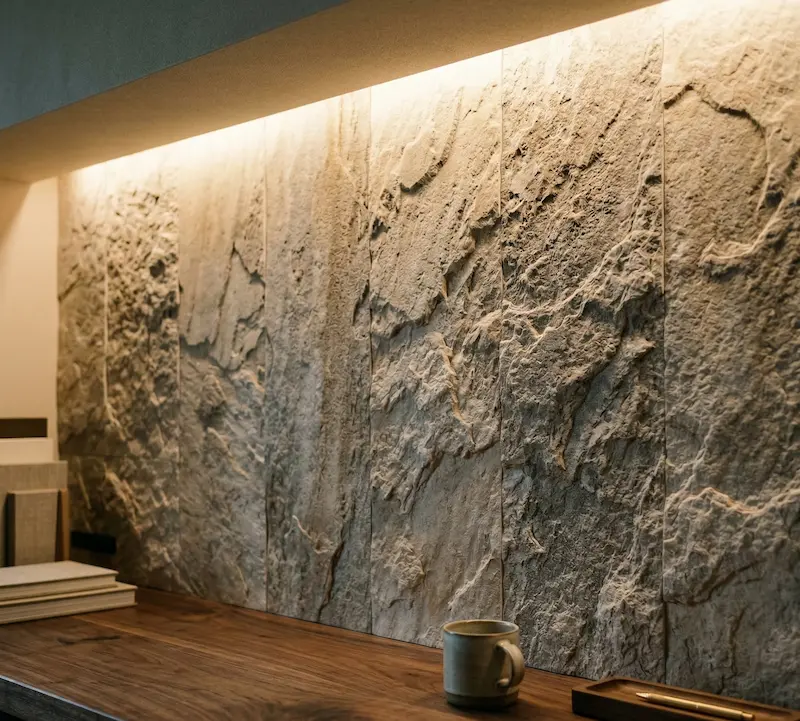

天井懐が浅い場所にも対応するライン照明のすっきりとした納まり

天井裏のスペースが十分に取れない住宅やリノベーション物件では、ライン照明の薄型構造が適しています。

従来のダウンライトは埋め込み深さが必要ですが、ライン照明は器具本体が薄く、天井懐が浅い場所でも施工しやすい設計になっているためです。

実際にマンションのリノベーションでは、梁や配管が入り組んだ天井にライン照明を採用し、圧迫感のないフラットな天井面を実現するケースが増えています。

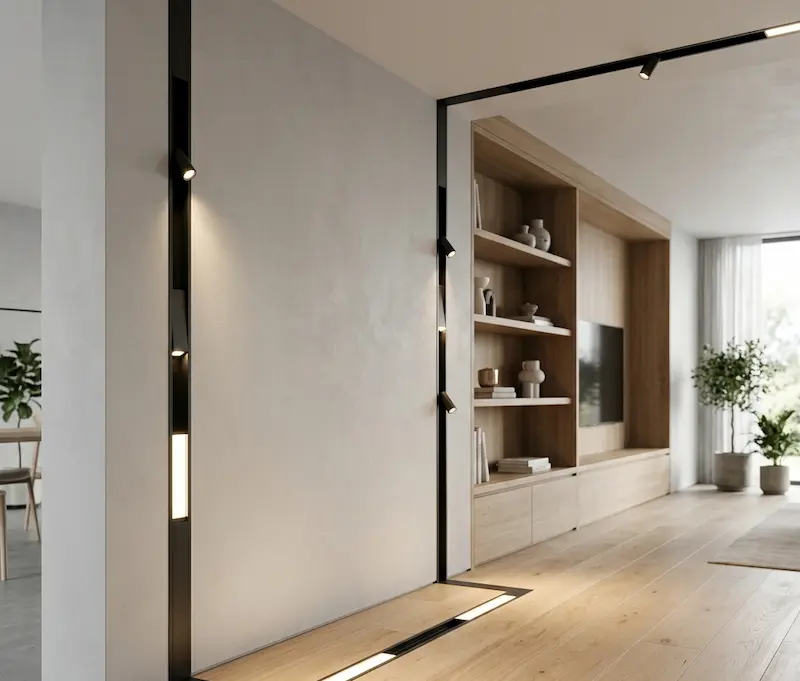

壁・床・家具にも埋め込めるライティングダクトの多様な設置箇所

ライティングダクトは天井専用の器具ではなく、壁面や床面、家具の内部にも設置できる汎用性の高さが特長です。

これは器具の構造がシンプルで、レール本体さえ固定できれば給電経路を確保できるため、設置面を選ばないからです。

主な設置箇所は次の通りです。

設置箇所	主な用途
天井	全体照明・スポットライトの配置換え
壁面	ピクチャーレール兼用・アートの照明
床面	間接照明・什器のライトアップ
家具内部	棚照明・ディスプレイ演出

曲面壁にも沿わせられるライン照明の加工のしやすさ

ライン照明は柔軟性のある素材や分割構造を採用した製品が多く、曲面壁やアール天井にも沿わせやすいという特徴があります。

直線的なアルミ製レールが主体のライティングダクトに対し、ライン照明はフレキシブルタイプやジョイントで角度を調整できるタイプが選べるためです。

カウンター什器の曲線部分や、エントランスのアール壁面に沿って光のラインを通す施工事例も見られます。

ライティングダクト・ライン照明使用時の注意点

自由度の高さが魅力の両者ですが、導入前に確認しておきたい注意点もいくつかあります。

低電圧のライン照明に必要な変圧器の設置場所の検討

低電圧タイプのライン照明を導入する際は、変圧器の設置場所をあらかじめ計画に組み込んでおく必要があります。

AC100Vの家庭用電源をそのまま使えるダクト式と異なり、低電圧ライン照明の多くは12Vや24Vへ電圧を下げる変圧器を経由するため、本体とは別に設置スペースを確保しなければならないからです。

天井裏や壁内に変圧器を隠す施工では、点検口の位置や配線距離による電圧降下も考慮したうえで、変圧器の容量を選定します。

まとめ｜ライティングダクトは柔軟な配置とすっきりとした納まりがポイント

ライティングダクトは、照明の位置を工事なしで自由に変えられるレール状の給電器具です。

天井懐が浅い場所にはライン照明、模様替えの多い空間にはダクト式というように、住まいや店舗の条件に合わせて選ぶと失敗が少なくなります。
